Como ligar Módulo Sensor Magnético Reed Switch com código fonte comentado

 O modulo Reed Switch ou Sensor Magnético, possui um funcionamento muito simples, que é ativado por um campo magnetítico produzido por um simples ima, que quando é aproximado da capsula de vidro do sensor produz uma continuidade, que e lida pelo Arduíno, essa continuidade se da pela união das duas tiras metálicas que ha dentro da capsula de vidro , que e selada e preenchida por um gás inerte, o que torna o atrito praticamente inexistente dentro da capsula, o que permite que as tiras metálicas se unam com o minimo campo magnético possível.  Pode ser ativado ate com um ima de geladeira pequeno.

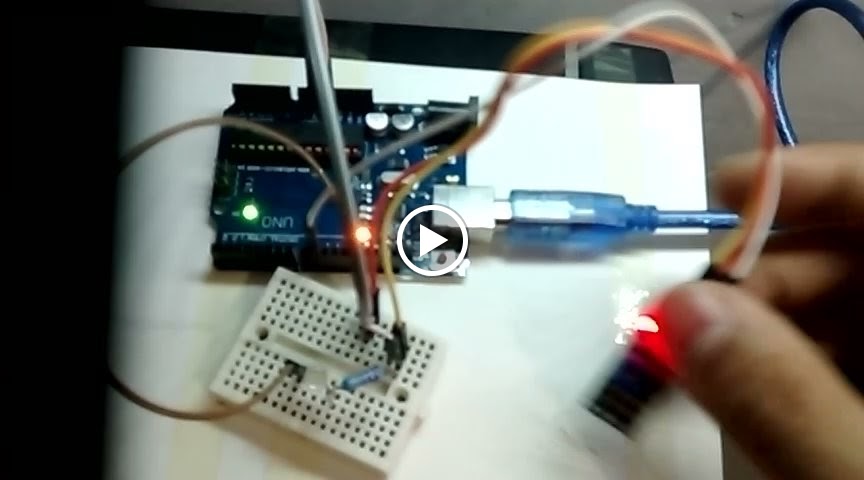

Vamos agora conectar o sensor Magnético ao Arduíno.

Para isto vamos utilizar um;

_  Sensor Magnético

_Arduino.

_3-fios jumpers

Esquema de ligação;

-Conecte o fio 5V do Arduino na 1°lina da protoboard, que sera a positiva.

-Conecte o fio GND do Arduino na 2°lina da protoboard, que sera a negativa.

-Adicione o resitor de 300ohm na protoboard e conecte a ele o fio negativo e conecte o LED com a parte negativa voltada pra ele, em seguida conecte o fio do pino 13 a outra parte do LED.

Agora conecte o sensor, 1° fio do pino 9 do arduino, conecte ele ao pino DO do sensor, em seguida conecte o o negativo e o positivo.

Carregue o código abaixo no seu Arduíno .

//Inicio do código

const int hallPin = 9;     // Conecte o pino de sinal

const int ledPin =  13;     // Conecte o pino positivo do lED

// variables will change:

int hallState = 0;          // Variavel de leitura do sensor

void setup() {

  // inicia o LED como saida:

  pinMode(ledPin, OUTPUT);

  // inicia o sensor como como entrada:

  pinMode(hallPin, INPUT);

}

void loop(){

  // lê o estatus do sensor:

  hallState = digitalRead(hallPin);

  if (hallState == LOW) {

    // liga o LED:

    digitalWrite(ledPin, LOW);

  }

  else {

    // desliga o LED:

    digitalWrite(ledPin, HIGH);

  }

}

//Fim do código
